W-rating đề cập đến khả năng của hệ thống chống cháy trong việc chống thấm qua kết cấu sàn. Vào tháng 8 năm 2004, UL đã thiết lập một quy trình để đo lường định lượng khả năng chống thấm của sản phẩm chống cháy trong các tòa nhà. Để đủ điều kiện là hệ thống W-rate cấp 1, hệ thống chống cháy phải chịu được áp lực nước cao 3 feet trong 72 giờ mà không bị rò rỉ. Thử nghiệm này mô phỏng tình huống tiếp xúc nước trong thời gian ngắn, chẳng hạn như do vỡ ống nước hoặc phun nước từ hệ thống sprinkler.

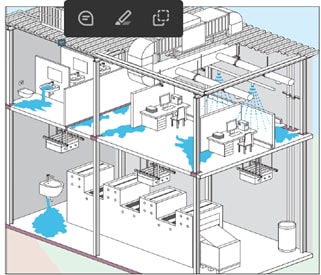

Hình 1: Không có khả năng chống thấm (Nguồn: Ấn bản Chống thấm năm 2006)

W-rating không nhất thiết đảm bảo khả năng chống thấm trong thời gian dài. Trong khoảng thời gian kéo dài, ngay cả các hệ thống được xếp hạng W-rating cũng có thể không ngăn chặn thấm nước hoàn toàn, đặc biệt nếu tiếp xúc liên tục hoặc trong điều kiện ngâm nước nghiêm trọng. Tùy chọn W-rating này cho khả năng chống nước được bổ sung vào các tiêu chí đo lường khác của UL, bao gồm xếp hạng L cho rò rỉ không khí, cùng với hai xếp hạng bắt buộc là F- và T-rating. Các W-rating của UL có liên quan trực tiếp đến các thí nghiệm chống cháy và có thể tìm thấy trong danh mục UL.

Trong khi các hệ thống chống cháy được lắp đặt như một cơ chế ngăn cháy thụ động, hệ thống sprinkler đóng vai trò ngăn cháy chủ động. Khi được kích hoạt, hệ thống sprinkler làm giảm nguồn nhiệt bằng cách phun nước trực tiếp vào ngọn lửa cũng như làm ẩm các vật liệu dễ cháy. Tuy nhiên, trong quá trình dập lửa, nước có thể gây hư hại lớn cho phần còn lại của tòa nhà khi chảy qua các lỗ xuyên sàn xuống các tầng dưới. Hilti đã tiếp cận vấn đề này bằng cách phát triển một dòng sản phẩm và hệ thống đa năng đã được kiểm nghiệm thành công theo các yêu cầu của W-rating cấp 1.

Hệ thống chống cháy có W-rating đặc biệt quan trọng ở những nơi yêu cầu khả năng chống nước như trung tâm dữ liệu, bệnh viện, các tòa nhà thương mại và nhà máy công nghiệp. Điều này nhằm bảo vệ dữ liệu nhạy cảm trong thiết bị điện tử, thiết bị y tế quan trọng cho chăm sóc bệnh nhân, cũng như duy trì hoạt động kinh doanh và dây chuyền sản xuất khỏi nguy cơ tiếp xúc với nước.

Không phải tất cả các sản phẩm/chất bịt kín chống nước đều được xếp hạng W-rating. Các sản phẩm này phải trải qua thử nghiệm áp lực cột nước cao 3 feet trong 72 giờ, sau đó là thử nghiệm chống cháy và phun nước theo tiêu chuẩn UL 1479. W-rating cấp 1 được liệt kê trên nhiều hệ thống chống cháy Hilti, bao gồm các loại vật liệu xuyên sàn sau:

• Ống kim loại trần, ống dẫn hoặc ống mềm
• Bó cáp
• Ống hoặc ống mềm kim loại có lớp cách nhiệt
• Hệ thống xuyên sàn hỗn hợp hoặc đa dạng
• Ống, ống dẫn hoặc ống mềm phi kim loại
• Ống dẫn khí bằng kim loại tấm

Hiện tại, thí nghiệm kiểm tra W-rating theo UL 1479 không bao gồm:

• Sự chuyển vị
• Lão hóa
• Khả năng chống rửa trôi/mưa
• Mực nước cao hơn 3 feet

Quy trình kiểm tra W-rating

Một khối bê tông có kích thước 40 cm × 40 cm × 10 cm được đúc với một lỗ vuông chính giữa có kích thước 18 cm × 18 cm. Lỗ này được bịt kín bằng sản phẩm chống cháy theo quy định phê duyệt chống cháy.

Hình 2: Lỗ đã được bịt kín trên mẫu thử nghiệm

Một ống Plexiglas có đường kính trong 29 cm sau đó được cố định vào khối bê tông. Lớp bịt kín giữa bê tông và mặt bích nhôm giữ ống Plexiglas được cung cấp bởi một chất bịt kín chống cháy. Ống Plexiglas được đổ đầy nước màu và được kiểm tra rò rỉ hàng ngày.

Hình 3: Ống Plexiglas trên mẫu thử nghiệm

Kết quả và diễn giải

Thử nghiệm bị coi là thất bại nếu nước rò rỉ qua hệ thống chống cháy. Những vệt ẩm nhẹ, đặc biệt là trên bề mặt bê tông, không được coi là thất bại. Thử nghiệm này không phù hợp để xác minh khả năng chống thấm tổng thể của hệ thống chống cháy Hilti, chẳng hạn như yêu cầu đối với các lỗ mở trên tường ngoài trời. Việc ngoại suy kết quả cho áp suất cao hơn hoặc thời gian thử nghiệm dài hơn cũng không được phép.

Hình 4: Ống Plexiglas chứa nước màu

Kết luận

Mặc dù W-rating không phải là yêu cầu bắt buộc trong các quy chuẩn xây dựng, nhưng chúng thường được các kiến trúc sư và kỹ sư đưa vào thông số kỹ thuật và được chủ đầu tư yêu cầu khi họ hiểu tầm quan trọng của việc bảo vệ tài sản khỏi thiệt hại do nước. Hãy bảo vệ công trình của bạn bằng cách thêm các sản phẩm và hệ thống chống cháy W-rated vào thiết kế ngay hôm nay!
