NEO Ở ĐẦU MÚT
Neo ở đầu mút liên quan đến việc kết nối các yếu tố bê tông mới theo phương vuông góc với những kết cấu đã có. Ví dụ như kết nối dầm với cột, nền với tường, cột với móng, và còn nhiều loại khác.
Trong khi các thanh thép thông thường được uốn cong trong các kết nối đặt chờ, việc kết nối các thanh thép sau bị hạn chế bởi độ dày của kết cấu hiện có. Hilti hỗ trợ khách hàng thiết kế trong việc tìm kiếm các giải pháp khả thi và kinh tế cho những trường hợp như vậy.
CHỨNG CHỈ
Chứng chỉ theo EAD 330087
Tính toán theo EAD 330087 xác định tính tương đương của hệ thống khoan cấy sau so với thép đặt chờ trong việc ứng chuyển tải, khả năng chống nứt và tính bền dưới các điều kiện thi công, môi trường và tải trọng khác nhau. EAD này chỉ có giá trị đối với các liên kết neo đơn giản và ETA tương ứng sẽ cung cấp dữ liệu để sử dụng trong thiết kế.
Chứng chỉ theo EAD 332402
| EAD 332402 mới vượt trội hơn EAD 330087 và đánh giá toàn diện hiệu quả của hệ thống khoan cấy bê tông mà không bị hạn chế hay nhạy cảm đối với một số yếu tố ảnh hưởng như lớp phủ bê tông, độ bền, đường kính thanh thép và các yếu tố khác. EAD này chỉ dành cho các liên kết neo kháng momen. |
THIẾT KẾ CHO ỨNG DỤNG LIÊN KẾT
Đối với các liên kết neo được hỗ trợ đơn giản, khi đã hoàn tất thiết kế của phần mở rộng với sự gia cường cần thiết, việc tính toán độ dài neo kết nối, lbd, cần thiết để chuyển tải căng thẳng trong thanh thép đến yếu tố hiện có được thực hiện theo các quy định giống như trong EN 1992-1-1 dành cho thanh thép đúc sẵn.
Quy trình vẫn giữ nguyên cho các liên kết neo chống moment, tuy nhiên, việc tính toán độ dài neo kết nối, lbd, tuân theo các quy định trong Báo cáo Kỹ thuật EOTA 069.
Các kiểm tra bổ sung trong cả hai trường hợp đều liên quan đến việc tuân thủ các yêu cầu bổ sung như thiết kế dự án hoặc tuổi thọ dịch vụ, yêu cầu độ dài neo tối thiểu theo EN 1992-1-1 và kiểm tra khả năng truyền dẫn cắt tại giao diện giữa bê tông mới và bê tông hiện có theo Phần 6.2.5 của EN 1992-1-1.
THIẾT KẾ NEO Ở ĐẦU MÚT VỚI YÊU CẦU CAO
Thiết kế tĩnh
Đây là lớp ứng dụng phổ biến nhất cho cấy thép sau bao gồm việc kết nối các thanh thép mới vào cấu trúc hiện có. Theo các quy định xây dựng về bê tông kết cấu, khả năng kết nối của thanh thép cấy sau bị giới hạn ngay cả khi độ dày lớp phủ bê tông đủ lớn. Vì vậy, ở một số khu vực, như tường nơi độ sâu neo thường bị hạn chế, người ta thường sử dụng gia cường ngang hàng hoặc móc để bù đắp cho sự giảm khả dụng của điểm neo.
Thiết kế kháng chấn
Sự gia tăng mật độ dân số và tập trung tài sản quý giá tại các trung tâm đô thị, cũng như sự phụ thuộc của xã hội vào cơ sở hạ tầng hoạt động đòi hỏi cần hiểu biết nhiều hơn về các nguy cơ mà động đất mang lại. Tại nhiều khu vực trên thế giới, nguy cơ liên quan đến động đất đã được giảm thiểu thông qua việc thiết lập quy chuẩn xây dựng thích hợp và các phương pháp xây dựng hiện đại. Sự phát triển các phương pháp để đánh giá sản phẩm xây dựng đáp ứng điều kiện kháng chấn đóng góp vào việc xây dựng các công trình an toàn hơn cho các thế hệ tương lai.
Thiết kế ngăn cháy
Các loại keo hữu cơ thường bị ảnh hưởng bởi nhiệt độ cao. Đối với các kết nối thanh thép sau khi đã lắp sẵn là một phần của hệ thống (sàn, mái,...) được yêu cầu chống cháy. Việc xác định khả năng chống cháy của kết nối cần được đánh giá bằng dữ liệu thử nghiệm về sự suy giảm theo thời gian về sức căng kết hợp với các hình dạng điển hình và mối quan hệ giữa nhiệt độ và thời gian.
Lựa chọn phương pháp thiết kế đúng
Thiết kế với Hilti PROFIS Engineering
Tận dụng sức mạnh của Hilti PROFIS Engineering để:
- Xử lý lượng tính toán lớn
- Thiết kế với độ dài neo ngắn hơn bằng các phương pháp thiết kế Hilti và keo khoan cấy
- Thiết kế theo Eurocode 2 và EOTA TR069
- Thông tin chi tiết về tất cả sản phẩm khoan cấy Hilti và tài liệu kỹ thuật
- Tạo ra nhanh chóng báo cáo kỹ thuật chi tiết
Yêu cầu thiết kế khoan cấy với Hilti
Dịch vụ tư vấn giải pháp khoan cấy thép hỗ trợ bạn trong việc thiết kế và tính toán giải pháp tối ưu
Dịch vụ của chúng tôi bao gồm:
- Thư giới thiệu (cover letter)
- Danh sách kiểm tra bao gồm tóm tắt yêu cầu và chi tiết đầu vào
- Danh sách vật liệu chi tiết cho từng ứng dụng
- Báo cáo tính toán phần mềm hoàn chỉnh cho từng ứng dụng
- Tệp thiết kế phần mềm PROFIS Rebar (.hpr) cho từng ứng dụng
- Tài liệu kỹ thuật chi tiết
LẮP ĐẶT THANH THÉP SAU KHI ĐÃ LẮP SẴN ĐÚNG CÁCH
XÁC ĐỊNH VỊ TRÍ

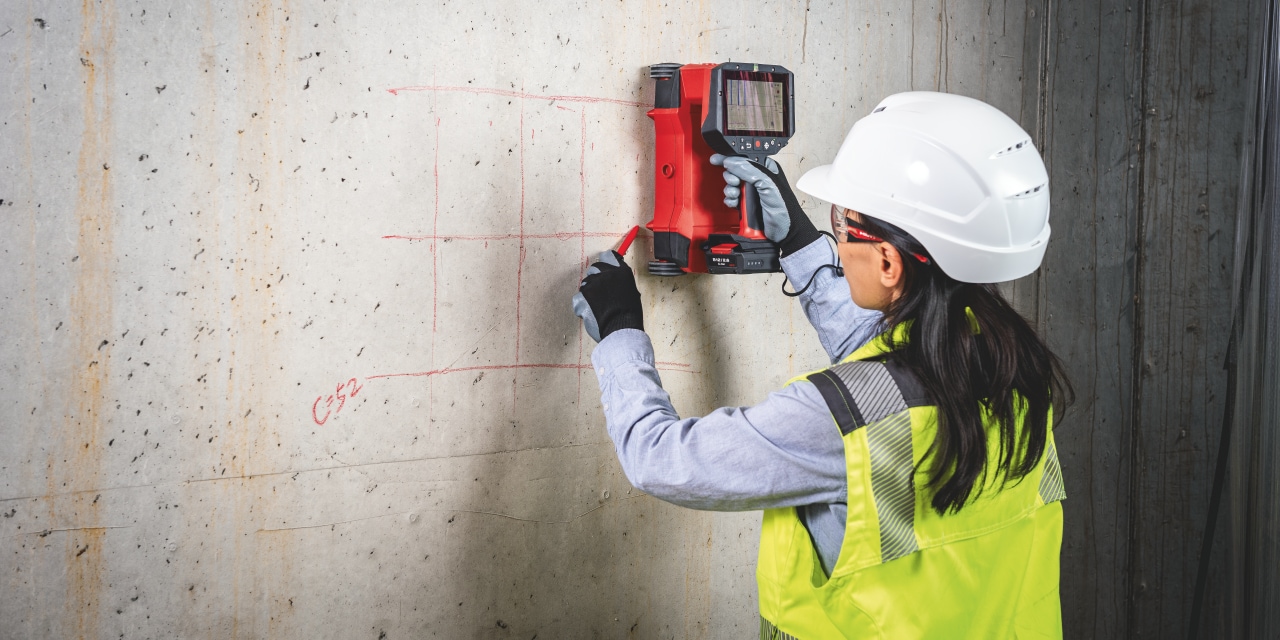

Dò thép trong bê tông
Quá trình dò thép giúp tránh cắt xuyên qua thép hiện có và tránh khoan những lỗ không cần thiết.
Hilti PS 300 có màn hình tích hợp để cung cấp phân bổ thanh thép theo phương chính diện và phương ngang.
KHOAN
Khoan cho thanh thép
Khoan nhanh chóng và an toàn hơn với máy khoan của Hilti và mũi khoan Hilti siêu bền.
Hilti TE 30 có Hệ thống điều khiển lực tự động (ATC) ngăn cản máy bị quay nếu mũi khoan bị kẹt.
VỆ SINH
SafeSet
Việc không làm sạch lỗ khoan đúng cách trong quá trình lắp đặt có thể làm giảm đáng kể hiệu suất của keo khoan cấy.
Công nghệ SAFEST của Hilti loại bỏ gần như hoàn toàn bụi bằng cách tự động làm sạch lỗ trong quá trình khoan.
Xem VideoBƠM KEO

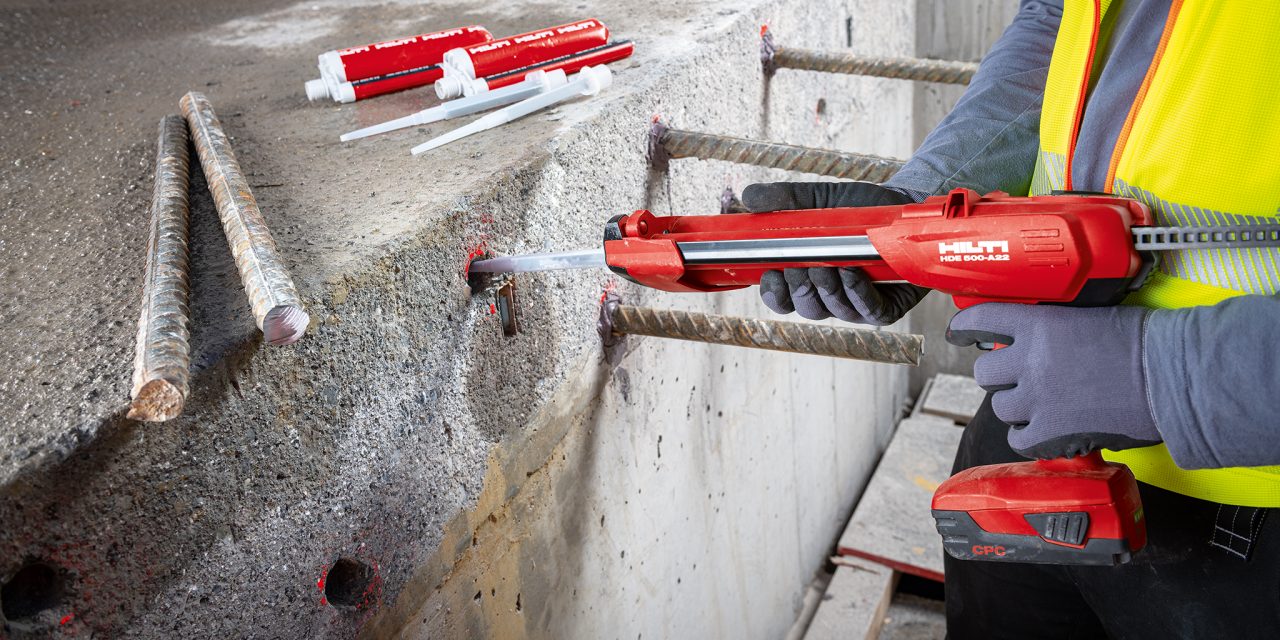

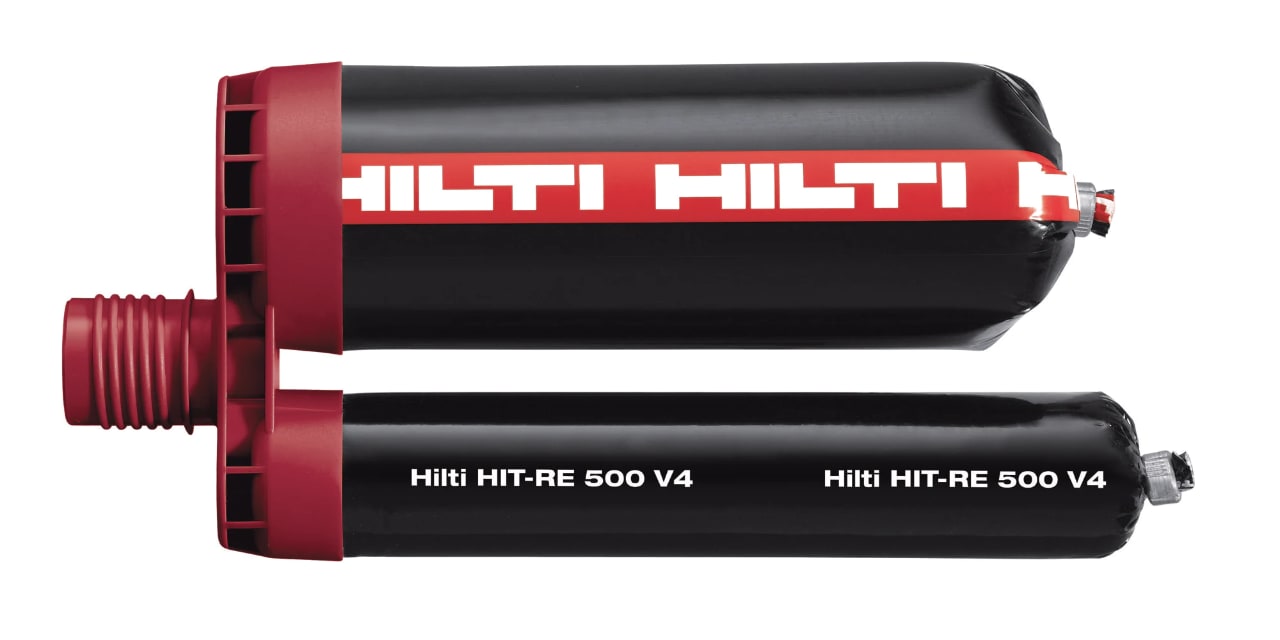

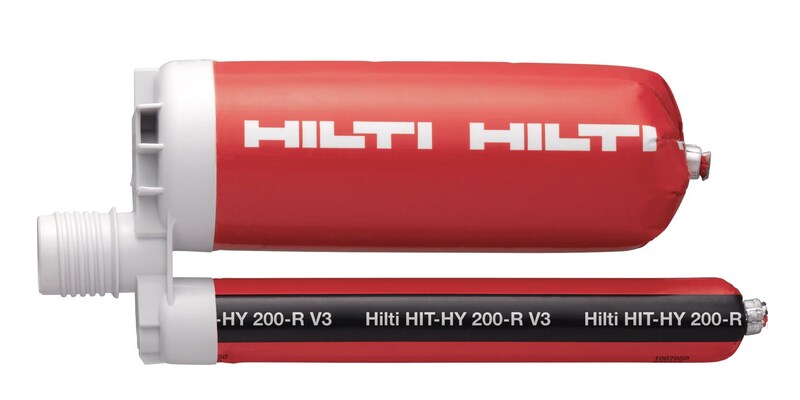

Bơm keo bằng dụng cụ thi công
Việc bơm đúng lượng hóa chất rất quan trọng để đảm bảo rằng hóa chất được phẩn bổ xung quanh thanh thép và kết nối với bê tông.
Nhờ sự hỗ trợ từ máy bơm keo bằng pin, lượng keo được tiêm vừa đủ chỉ với một lần bấm nút. Với độ chính xác cao, bạn tiết kiệm ít nhất 30% lượng keo so với phương pháp thi công truyền thống.

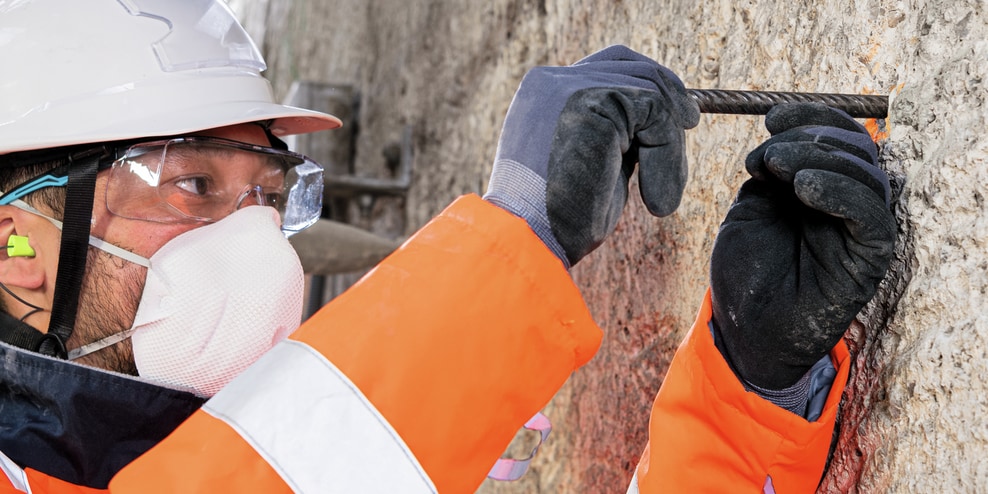

LẮP ĐẶT
Lắp đặt thanh thép
Thanh thép cần được xoay đều đến điểm đánh dấu tại lỗ khoan một cách chậm rãi. Việc xoay thanh thép sẽ loại bỏ các bong bóng khí và đảm bảo rằng hóa chất được phân bố đều quanh thanh thép.
Xem Video
